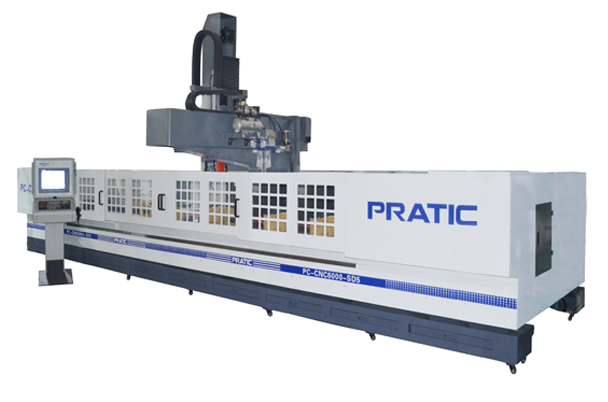

PC型材復合加工中心產品特點：

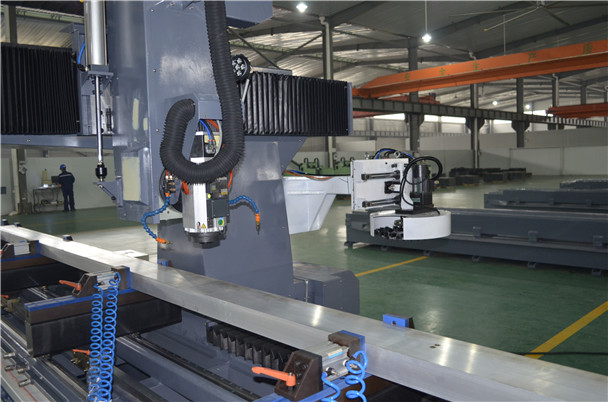

1.該產品繼承了龍門式加工中心的優點，采取動柱式橫梁立柱。
2.可配備第四軸180度旋轉加工/第五軸旋轉加工。

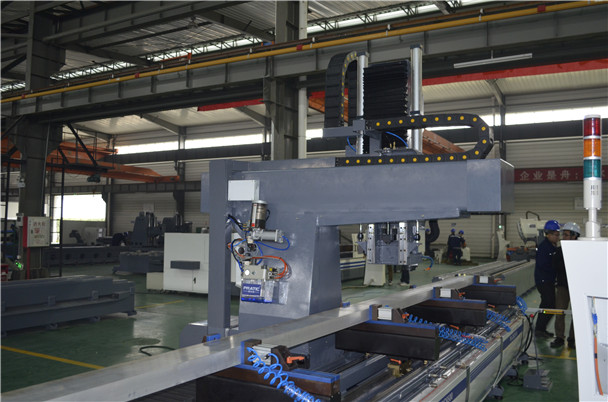

3.采用單力臂的人性化設計，使上下料更加方便。

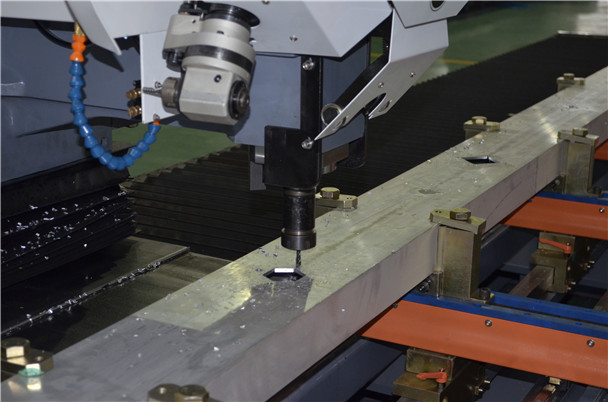

4.此產品適合：中型切削鋁、銅的加工，型材鉆、銑、（攻牙--選配)180度多面一次性加工。
5.可根據客戶的要求定制不同規格的機型。

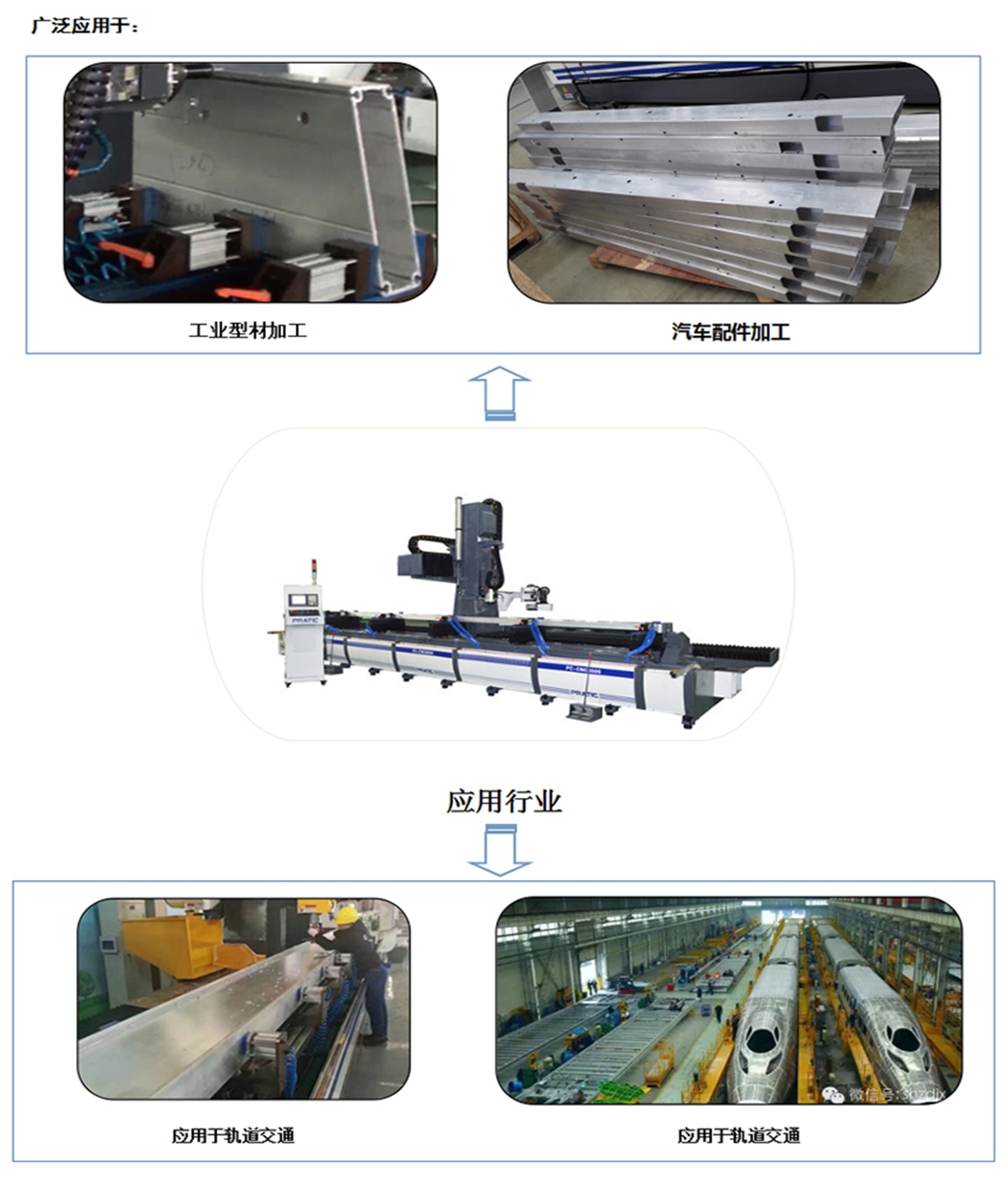

PC型材復合加工中心產品應用：
PC型材復合加工中心參數：
| 行程 | 單位 | 參數 |
| X 軸 | mm | 4000-15000 |
| Y 軸 | mm | 700(三軸)/350(四軸) |
| Z 軸 | mm | 700 |
| A 軸 | mm | ±120° |
| C 軸 | mm | ±213° |
| 主軸 | ||
| 主軸轉速 | rpm | 12000(機軸)/18000-24000(電軸) |

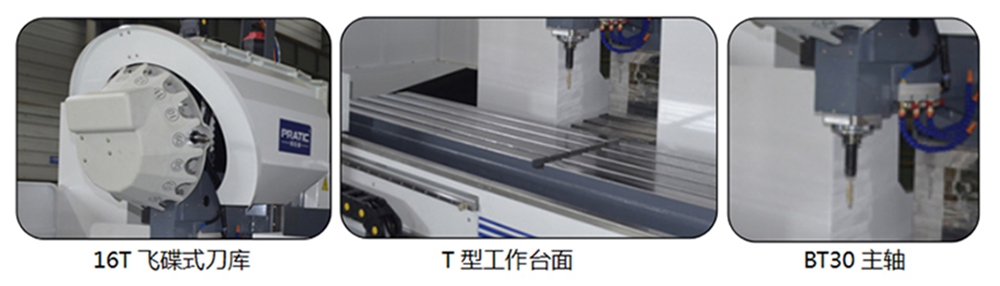

| 主軸錐孔 | / | BT30/BT40/HSK F63 |
| 刀庫 | ||
| 刀庫形式 | / | 斗笠式/刀臂式 |
| 刀庫容量 | pcs | 12/24 |
| 相鄰換刀時間 | sec | 5/3 |
| 移動速度 | ||
| X軸移動 | m/min | 60 |
| Y軸移動 | m/min | 28/28 |
| Z軸移動 | m/min | 20 |
| X/Y/Z進給速度 | mm/min | 15000 |
| 馬達功率 | ||
| 主軸驅動馬達 | kw | 三軸/四軸：7.5 kw 五軸：10 |
| X驅動馬達 | kw | 3.0 |
| Y驅動馬達 | kw | 2.0 |
| Z驅動馬達 | kw | 3.0 |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 霧化冷卻 | |
| 精度 | ||
| X軸定位精度 | mm | 0.05 |
| Y軸定位精度 | mm | 0.02 |
| Z軸定位精度 | mm | 0.01 |
| 機械規格 | ||
| 氣壓需求 | kg/cm2 | 6 |
| 操作系統 | / | FANUC[MITSUBISH] |
| 高度 | mm | 3000 |
| 占地面積 | mm | 7000--20000x2600 |
| 重量 | kg | 13000--30000 |
