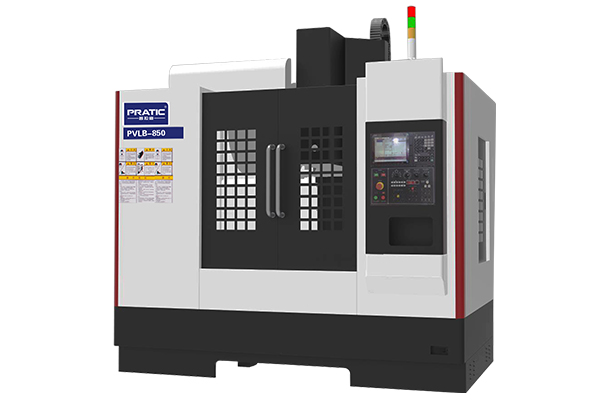

家居定制立式加工中心PVLB

所屬分類：家居定制加工中心

工作臺尺寸：550x1000/600X1200mm
主軸轉速：8000/10000/12000rpm
快速給進：12000mm/min
定位精度：0.005/300mm
PVLB系列專門針對小型鋁件（鋁門鎖、拉手、一字氧化鎖）加工，適合各種零件的切削。

詳細信息

產品特點：
1.自主研發與制造精度高，穩定性好，具有鋼性
2.專門針對小型鋁件（鋁門鎖、拉手、一字氧化鎖）加工，
3.X、Y、Z軸采用三線軌道設計
4.適合各種零件的切削
5.可以選擇法那科、三菱、西門子系統

產品參數：

名稱	Unit	PVLB-850	PVLB-1160
工作臺尺寸（寬x長）	mm	500x1000	600x1200
工作臺負重	kg	500	800
T型槽（條數-尺寸*間距）	mm	4-18*105	5-18*100
X/Y/Z軸行程	mm	800/500/500	1100/600/600
主軸端面至工作臺面距離	mm	120-670	120-720
主軸中心至立柱導軌面距離	mm	554	650
主軸轉速（同頻帶式）	rpm		8000/10000
主軸轉速（直聯式）	rpm	12000	12000
主軸錐孔（型號-安裝尺寸）	mm	BT40-Φ140	BT40-Φ150
X/Y/Z軸快速移動速度	m/min	48/48/48	48/48/48
X/Y/Z軸切削進給速度	m/min	1~12000	1~10000
推薦主軸電機功率	kw	7.5	11
推薦X/Y/Z軸電機功率	kw	2/2/3	3/3/3
主軸電機聯系方式	/	直聯式	同步帶/直聯式
X軸導軌（制式/寬度*滑塊）	/	滾柱/35mm*4滑塊	滾柱/45mm*6滑塊
Y軸導軌（制式/寬度*滑塊)	/	滾柱/35mm*4滑塊	滾柱/45mm*4滑塊
Z軸導軌（制式/寬度*滑塊)	/	滾柱/35mm*4滑塊	BT40/150
X/Y/Z軸滾珠絲桿規格（外徑螺距）	mm	3616	4012
自動換刀形式	/	圓盤式	圓盤式
刀具規格/數量	/	BT40/24T	BT40/24T
刀具直徑（滿刀-鄰空刀）	mm	78-120	78-120
刀具長度	mm	300	300
刀具重量	kg	8	8
臨近換刀時間	s	2.3	2.3
定位精度	mm	±0.005/300	±0.005/300
重復定位精度	mm	±0.003	±0.003
電源需求	KVA	20	25
氣壓需求	kg/cm2	6-8	6-8
整機外形尺寸（約）（長x寬x高）	mm	2600x2100x2500	3200x2700x2850
機器重量	kg	3500	6500
控制系統	/	三菱/Fanuc/西門子	三菱/Fanuc/西門子
